07.01.2014 23:04
Sandy  Administrator
|
Re: Projekt Solarkollektor mit Alu-Jaluisie oder Insekten Alu Gaze
Die Schaltkontakte sind mit größter Wahrscheinlichkeit potenzialfrei aufgebaut, du legst also auf Klemme C + 12 V. Der Lüfter wird mit seiner + Ader auf NO geklemmt, Minus vom Lüfter auf die Minusklemme der Versorgungsspannung.
C = Gemeinsamer Kontakt, hier werden + 12 V aufgelegt
NO = Schließer, hier wird der Lüfter angeschlossen
NC = Öffner
Die Modulversorgung hast du offensichtlich schon richtig aufgeklemmt.
Dann teste mal los
_______________
Grüße von
Rainer
(Sandy)
_______________
|
|
|
|
07.01.2014 23:09
Sandy Administrator
|
Re: Projekt Solarkollektor mit Alu-Jaluisie oder Insekten Alu Gaze
Habe gerade noch mal die Bedienungsanleitung durchgelesen. Da steht zwar nix von potenzialfreien Kontakten, aber allein die Angabe mit 250VAC / 5A zeigt, dass es keine Verbindung zwischen den Relaiskontakten und der Modul - Versorgungsspannung gibt.
_______________
Grüße von
Rainer
(Sandy)
_______________
|
|
|
|
07.01.2014 23:15
campianer
|
Re: Projekt Solarkollektor mit Alu-Jaluisie oder Insekten Alu Gaze
Sorry ich verstehe das noch nicht.
An dc kommt doch die Spannung von meinem Netzteil dran oder?
|
|
|
|
07.01.2014 23:21
campianer
|
Re: Projekt Solarkollektor mit Alu-Jaluisie oder Insekten Alu Gaze
Was meinst du mit Klemme c und 12v drauf legen?
Wo kommen die her?
Ich lege doch die Spannung an die Klemmen von dc dran
|
|
|
|
08.01.2014 10:08
campianer
|
Re: Projekt Solarkollektor mit Alu-Jaluisie oder Insekten Alu Gaze
Hallo,
zumindest habe ich gestern noch mein Thermometer in den Kollektor gehangen.
Somit sollte ich heute Abend wissen, was so im Kolli maximal los war.
@Sandy
Ich habe dir einmal eine PM gesendet.
Vielleicht findest du die Zeit...
Viele Grüße aus Berlin (mit etwas Sonne)
campianer
|
|
|
|
08.01.2014 20:52
Sandy Administrator
|
Re: Projekt Solarkollektor mit Alu-Jaluisie oder Insekten Alu Gaze

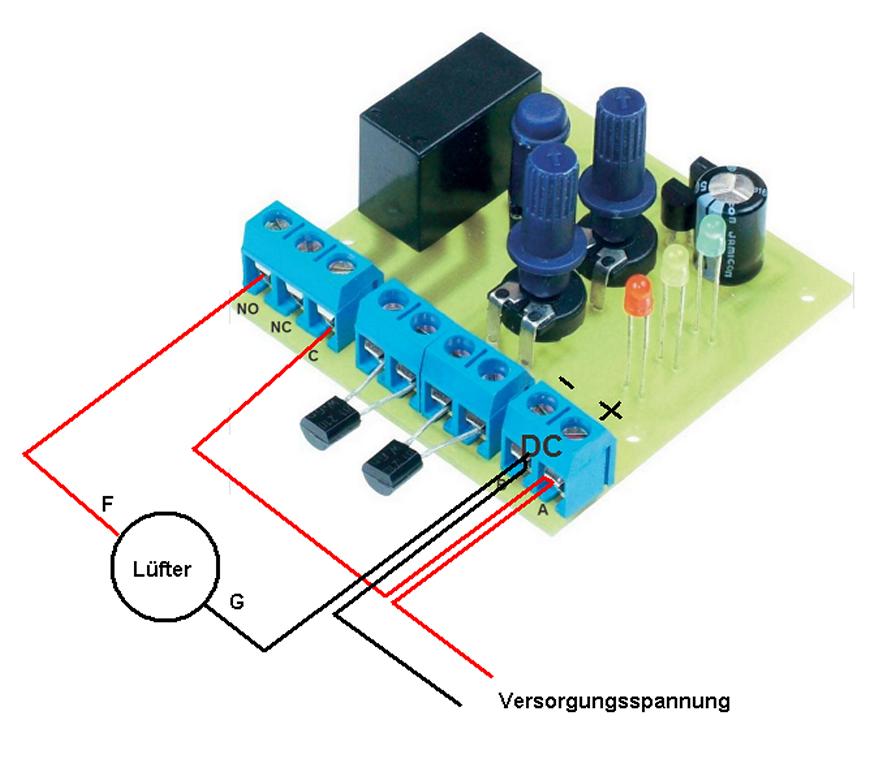

Also, du hast einmal die Versorgungsspannung für dein Modul, die dafür sorgt, dass die Schaltung überhaupt arbeitet. Nun muss natürlich der Lüfter auch noch Energie bekommen. Deshalb legst du eine Brücke von deiner DC + Klemme (Versorgung Modul) auf den „C“ Kontakt vom Relais (Wenn du die Klemmreihe vor dir liegen hast, sind es lt. Bild die drei Klemmen auf der linken Seite). Den Pluspol vom Lüfter klemmst du auf den „NO“ Kontakt und zum Schluss den Minusdraht (Lüfter) auf den Minuspol deiner DC Klemme.
Welche Ader Pluspol und welche der Minuspol der Versorgungsspannung ist, kannst du mit einem einfachen Multimeter feststellen. Dies Teil bekommst du für ca. 7,95 € im Baumarkt oder fragst einen Kumpel, ob er dir das Gerät leiht.
Hier die Schaltung, die ich nur verlinken kann, weil es höchstwahrscheinlich ein Copyright für das Bild gibt:
http://sandy.mahnecke.de/2014_01_08_T_Differenzschaltung.JPG
P.S.: Bis zur Rente muss ich noch einige Jahre schuften und habe deshalb tagsüber selten Zeit zum Antworten.
_______________
Grüße von
Rainer
(Sandy)
_______________
|
|
|
|
08.01.2014 21:42
campianer
|
Re: Projekt Solarkollektor mit Alu-Jaluisie oder Insekten Alu Gaze
aa jetzt ja
es läuft :)
|
|
|
|
08.01.2014 21:43
campianer
|
Re: Projekt Solarkollektor mit Alu-Jaluisie oder Insekten Alu Gaze
Vielen Dank für deine Mühe
campianer
|
|
|
|
08.01.2014 21:48
campianer
|
Re: Projekt Solarkollektor mit Alu-Jaluisie oder Insekten Alu Gaze
Und jetzt noch zu deiner Frage.
Ja, dass Schalten des Relais hört man wirklich. Ein klickern konnte ich nicht feststellen.
Halt nur ein Klicken wenn das Relias schließt bzw. öffnet.
Ich hänge morgen mal ein Video dran. Dann kannst du es dir einmal anhören.
Ansonsten hatte ich heute einen Max-Wert im Kollektor mit 35,1° :) bei maximalen 10° heute und nur teilweise mal Sonne.
Find ich gut und es lässt hoffen :)
Viele Grüße
campianer
|
|
|
|
|
|
